要了解AGV小車的工作原理，我們要先了解AGV小車的定義，其定義是：

AGV ( Automatic Guided Vehicle)即自動導引小車，又叫無人搬運車，自動小車，搬運機器人。指裝備有電磁或光學，雷達激光等自動導引裝置，能夠沿規定的導引路徑行駛，具有安全保護以及各種移載功能的運輸車。它的主要特征表現為具有小車編程、停車選擇裝置、安全保護以及各種移載功能，并能在計算機的監控下，按指令自主無人駕駛，自動沿著規定的導引路徑行駛，到達指定地點，完成一系列作業任務。其系統技術和產品已經成為柔性生產線、柔性裝配線、倉儲物流自動化系統的重要設備和技術。

當接收到物料搬運指令后，控制器系統就根據所存儲的運行地圖和AGV小車當前位置及行駛方向進行計算、規劃分析，選擇最佳的行駛路線，自動控制AGV小車的行駛和轉向，當AGV到達裝載貨物位置并準確停位后，移載機構動作，完成裝貨過程。然后AGV小車起動，駛向目標卸貨點，準確停位后，移載機構動作，完成卸貨過程，并向控制系統報告其位置和狀態。隨之AGV小車起動，駛向待命區域

待接到新的指令后再作下一次搬運。

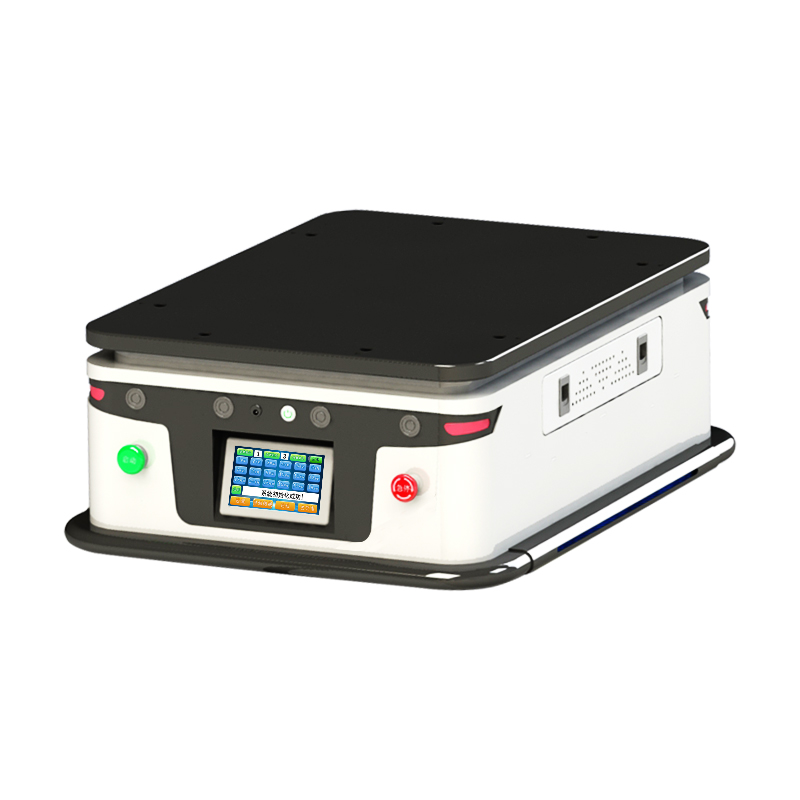

AGV小車結構組成：

AGV小車基本結構由機械系統、動力系統和控制系統三大系統部分組成。

機械系統包含車體、車輪、轉向裝置、移栽裝置、安全裝置幾部分，動力系統包含電池及充電裝置和驅動系統、安全系統、控制與通信系統、導引系統等。

（1）車體

AGV小車的車體主要由車架、驅動裝置和轉向機構等所組成，是基礎部分，是其他總成部件的安裝基礎。另外，車架通常為鋼結構件，要求具有一定的強度和剛度。

驅動裝置由驅動輪、減速器、制動器、驅動電機及速度控制器（調速器）等部分組成，是一個伺服驅動的速度控制系統，驅動系統可由計算機或人工控制，可驅動 AGV 正常運行并具有速度控制、方向和制動控制的能力。

轉向裝置根據AGV小車運行方式的不同，常見的AGV轉向機構有較軸轉向式、差速轉向式和全輪轉向式等形式。通過轉向機構，AGV可以實現向前、向后或縱向、橫向、斜向及回轉的全方位運動。

AGV小車的動力裝置一般為蓄電池及其充放電控制裝置，電池為24V 或48V的工業電池，有鉛酸蓄電池、鎘鎳蓄電池、鎳鋅蓄電池、鎳氫蓄電池、鋰離子蓄電池等可供選用，需要考慮的因素除了功率、容量（Ah數）、功率重量比、體積等外，最關鍵的因素是需要考慮充電時間的長短和維護的容易性。

快速充電為大電流充電，一般采用專業的充電裝備，AGV本身必須有充電限制裝置和安全保護裝置。

在AGV運行路線的充電位置上安裝有自動充電機，在AGV小車底部裝有與之配套的充電連接器，AGV運行到充電位置后，AGV充電連接器與地面充電接器的充電滑觸板連接，最大充電電流可達到200 安以上。

（3）控制系統（控制器）

AGV小車控制系統通常包括車上控制器和地面（車外）控制器兩部分，目前均采用微型計算機，由通信系統聯系。通常，由地面（車外）控制器發出控制指令，經通信系統輸入車上控制器控制AGV運行。

車上控制器完成 AGV的手動控制、安全裝置啟動、蓄電池狀態、轉向極限、制動器解脫、行走燈光、驅動和轉向電機控制與充電接觸器的監控及行車安全監控等。

地面控制器完成AGV調度、控制指令發出和AGV運行狀態信息接收。控制系統是AGV的核心，AGV的運行、監測及各種智能化控制的實現，均需通過控制系統實現。

（4）安全裝置

AGV小車的安全措施至關重要，必須確保AGV在運行過程中的自身安全，以及現場人員與各類設備的安全。

一般情況下，AGV都采取多級硬件和軟件的安全監控措施。如在AGV前端設有非接觸式防碰傳感器和接觸式防碰傳感器，AGV頂部安裝有醒目的信號燈和聲音報警裝置，以提醒周圍的操作人員。對需要前后雙向運行或有側向移動需要的AGV，則防碰傳感器需要在AGV的四面安裝。一旦發生故障，AGV自動進行聲光報警，同時采用無線通訊方式通知AGV監控系統。

（5）導引裝置

接受導引系統的方向信息，通過導引來實現 AGV 的前進、后退、分岔、出站等動作。

（7）信息傳輸與處理裝置

對 AGV小車進行監控，監控 AGV 所處的地面狀態，并與地面控制站實時進行信息傳遞。

（8）移（運）載裝置

AGV小車根據需要還可配置移（運）載裝置如：滾筒，牽引棒的等機構裝置，用于貨物的裝卸、運載等。
